Экранированные кабели

Экранирование обеспечивает электромагнитную совместимость (ЭМС), защищая полезный сигнал
от внешних и взаимных помех.

Ключевые функции:

Нейтрализация электромагнитного влияния от трансформаторов, двигателей и радиопередающих устройств.
Гарантия точности данных в системах автоматизации и управления даже в сложной электромагнитной обстановке.

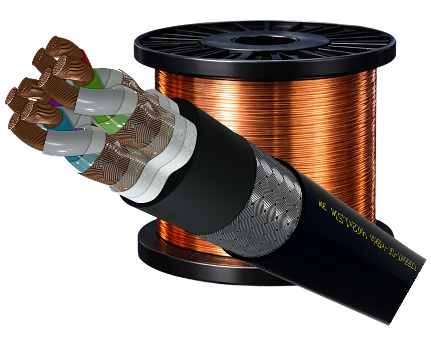

Экран из медных или медных луженых проволок

Гарантирует эффективный дренаж токов и надежную защиту от низкочастотных магнитных полей. Конструкция в виде оплетки устойчива к многократным изгибам и вибрациям, что обеспечивает стабильность экрана в тяжелых условиях.

Использование луженых проволок предотвращает окисление меди, сохраняя надежность контакта и электрические параметры кабеля в агрессивных средах.

СОББИТ КВ э, СОББИТ КВ Л

Показать в конфигураторе Экран из медных или медных луженых проволок

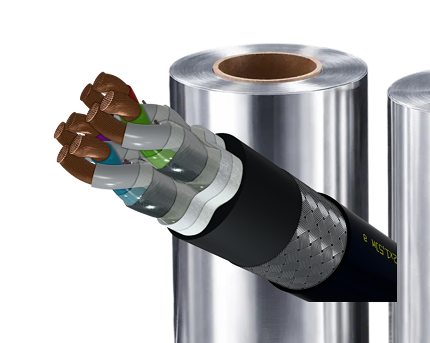

Экран из фольгированной пленки (алюмофлекс / медная фольга)

Облегченная конструкция сплошного покрытия, гарантирующая полную изоляцию от высокочастотных наводок. Оптимальный выбор для защиты цифровых сигналов от радиочастотных помех в стабильных условиях.

Рекомендуется для неподвижной прокладки, где важна компактность кабеля и минимальный вес конструкции.

СОББИТ КВ а, СОББИТ КВ Эмф

Показать в конфигураторе Экран из фольгированной пленки (алюмофлекс / медная фольга)

Индивидуальный экран

Оплётка из медных проволок

Высокая электропроводность меди обеспечивает быстрый сброс наведенных токов на систему заземления.

Надежное и сбалансированное решение для стандартных промышленных условий, обеспечивающее защиту от низкочастотных помех и устойчивость к вибрации.

СОББИТ КВ эм

Оплётка из медных лужёных проволок

Лужение исключает разрушение структуры экрана под воздействием температурных перепадов и химических факторов.

Гарантирует надежный электрический контакт в местах присоединения, что критически важно для систем автоматизации и связи. Идеально подходит для объектов с агрессивной средой (нефтехимия, морские платформы), где важна неизменность характеристик экранирования.

СОББИТ КВ э

Обмотка из алюмофольгированной пленки

Обеспечивает необходимый уровень 100% экранирования от высокочастотных помех при значительно меньшем весе и стоимости кабеля.

Малая толщина алюминиевого слоя позволяет сохранять минимальный внешний диаметр кабеля, упрощая монтаж в стесненных условиях.

СОББИТ КВ а

Обмотка из меднофольгированной плёнки

Обладает лучшей эффективностью экранирования в широком диапазоне частот и более низким электрическим сопротивлением по сравнению с алюминием.

Медь менее подвержена окислению в местах присоединения дренажной жилы, что гарантирует стабильность защитных свойств экрана на протяжении всего срока службы.

СОББИТ КВ эмф

Комбинированный экран в виде оплётки из медной лужёной проволоки поверх обмотки из алюмофольгированной плёнки

Слой олова защищает медь от окисления, что критически важно для работы в агрессивных средах и при высокой влажности.

Гарантирует надежный электрический контакт и сохранение защитных свойств экрана на протяжении всего срока службы кабеля.

СОББИТ КВ аэ

Комбинированный экран в виде оплётки из медной проволоки поверх обмотки из алюмофольгированной плёнки

Обеспечивает эффективный отвод наведенных токов и качественное заземление при более низкой стоимости по сравнению с луженым вариантом.

Медная оплетка отлично выдерживает вибрационные нагрузки и защищает внутреннюю фольгу от разрывов при монтажных изгибах.

СОББИТ КВ аэм

Общий экран

Обмотка из меднофольгированной плёнки

Сочетает преимущества сплошного пленочного покрытия с высокой проводимостью меди для защиты в широком спектре частот.

Медная поверхность пленки обеспечивает отличную электропроводность для эффективного сброса наведенного напряжения.

СОББИТ КВ эмф

Комбинированный экран в виде оплётки из медной проволоки поверх обмотки из алюмофольгированной плёнки

Пленочный слой блокирует высокочастотные наводки, а металлическая оплетка гарантирует защиту от интенсивных низкочастотных излучений.

Идеальное решение для прокладки рядом с силовым оборудованием и в местах с высоким уровнем электромагнитного загрязнения.

СОББИТ КВ АЭ

Комбинированный экран в виде оплётки из медной лужёной проволоки поверх обмотки из алюмофольгированной плёнки

Комбинирует полную изоляцию от помех с химической стойкостью луженой меди для эксплуатации на химических и нефтегазовых объектах.

Обеспечивает наилучшее сочетание электромагнитной совместимости, механической прочности и защиты от старения.

СОББИТ КВ АЛ
